Instalações Elétricas e Hidráulicas em Tijolo Ecológico: Como Funciona Sem Rasgo de Parede

Por que instalações em tijolo ecológico são diferentes

Em qualquer obra residencial convencional, depois de levantar a alvenaria com bloco cerâmico ou bloco de concreto, o pedreiro pega marreta e talhadeira e abre rasgos verticais e horizontais nas paredes pra passar conduítes elétricos e tubos hidráulicos. Cada rasgo gera entulho, fragiliza a parede e exige fechamento com argamassa e refinamento de acabamento depois. Numa casa de 100m², essa etapa de instalações com rasgo consome de 4 a 6 semanas de mão de obra qualificada.

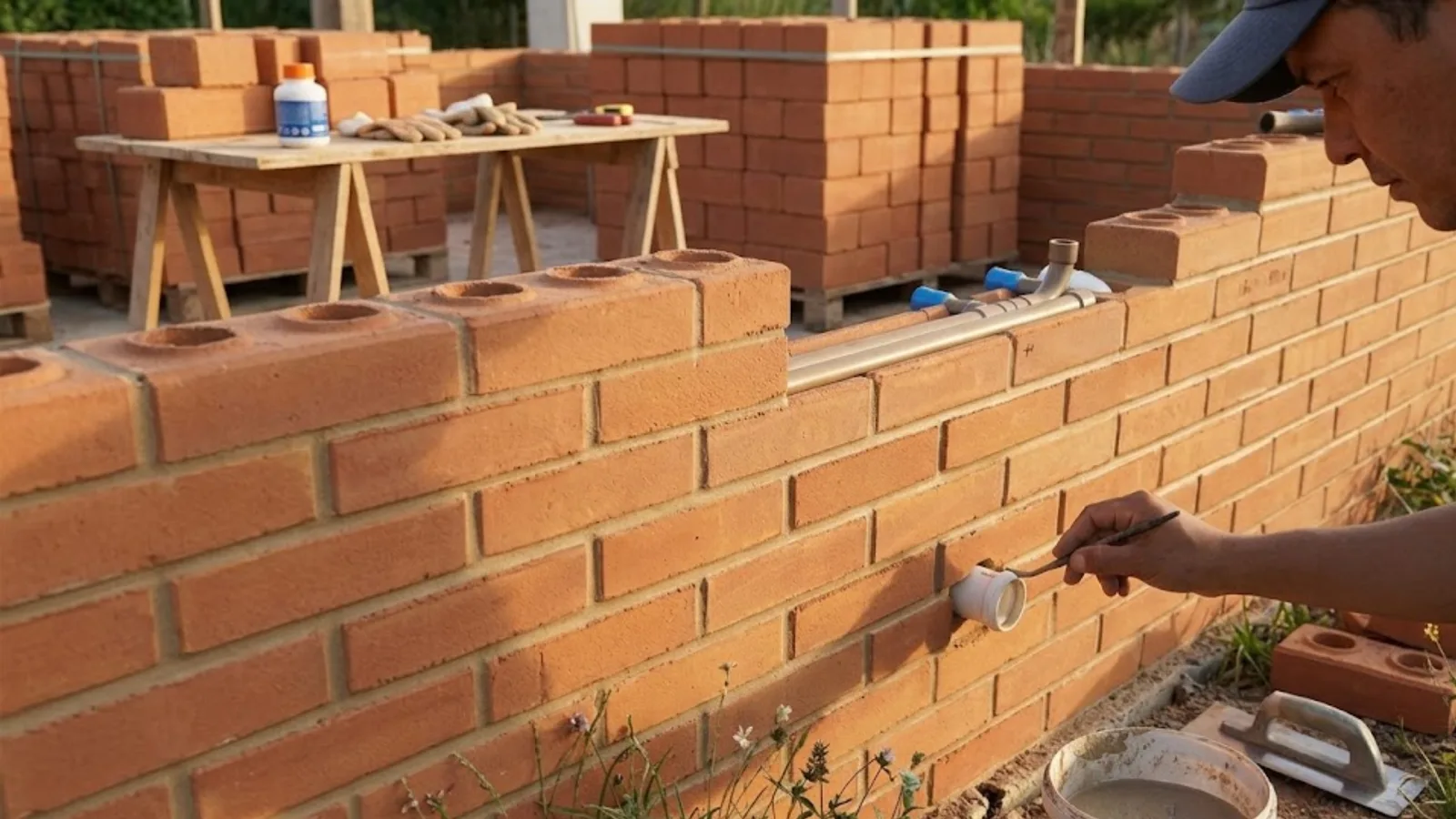

Com tijolo ecológico, esse trabalho deixa de existir. Os 2 furos verticais que passam pelo centro de cada tijolo (a parte que dá nome ao 'tijolo modular') funcionam como conduítes naturais. Você passa os fios elétricos e os tubos hidráulicos por dentro desses furos enquanto a alvenaria sobe, etapa simultânea com a elevação das paredes. Sem rasgo, sem entulho, sem retrabalho de fechamento.

Este guia cobre como executar instalações elétricas e hidráulicas numa obra com tijolo ecológico, do projeto ao acabamento, em conformidade com a norma técnica oficial (NBR 5410 pra elétrica). Se você quer ver o panorama completo das 9 etapas técnicas de uma obra, leia primeiro como construir com tijolo ecológico passo a passo.

Como os furos do tijolo funcionam como conduítes naturais

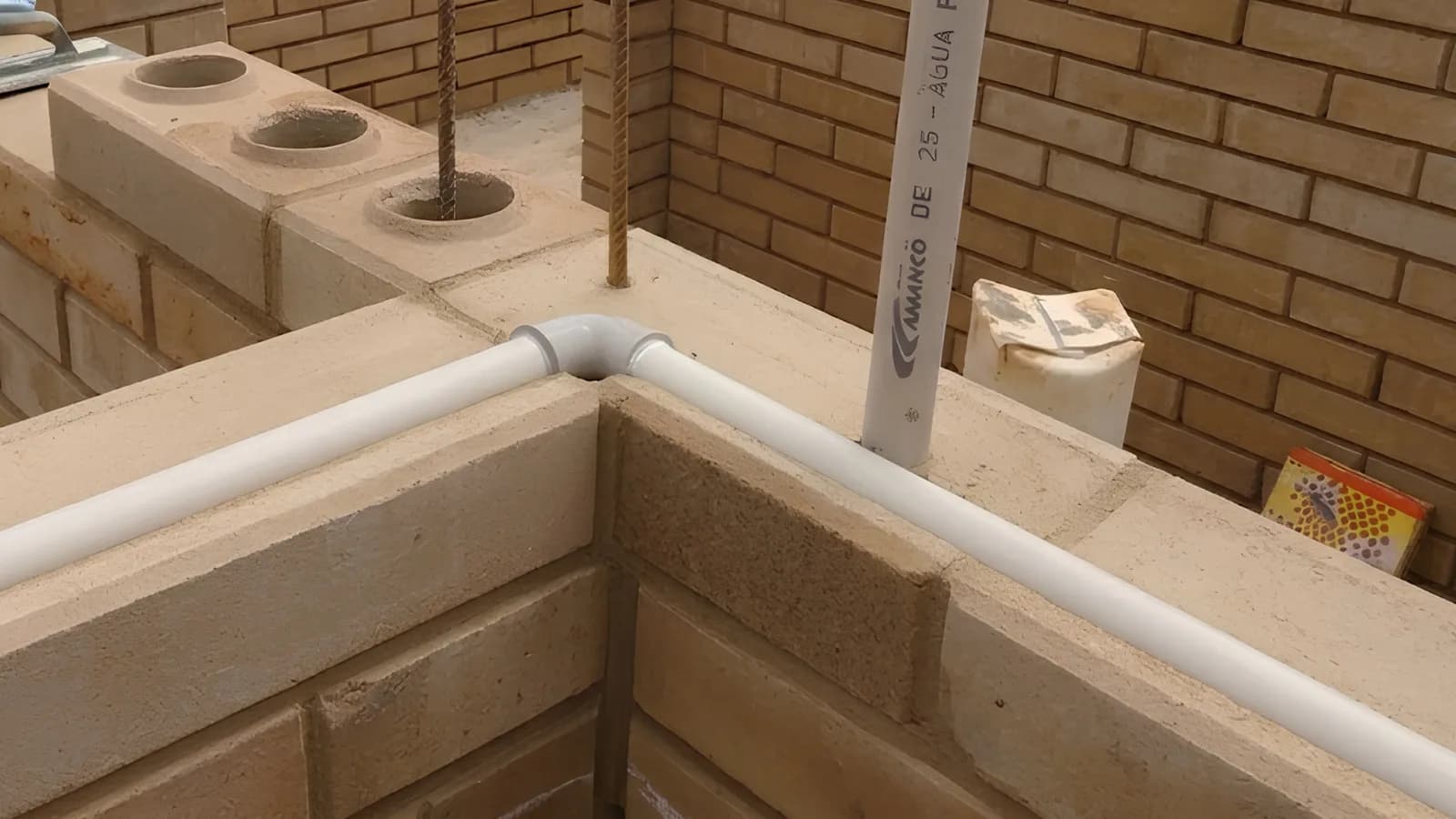

O tijolo ecológico padrão de solo-cimento tem dois furos circulares atravessando o tijolo de cima a baixo (medidas variam por fabricante, mas tipicamente entre 5 e 7cm de diâmetro). Quando os tijolos são empilhados em encaixe macho-fêmea, os furos de tijolos sobrepostos se alinham automaticamente, formando dutos verticais contínuos que correm da fundação até o topo da parede. São esses dutos que recebem a fiação elétrica e a tubulação hidráulica.

A vantagem do duto contínuo é dupla. Primeiro, ele permite passagem direta de cabos e tubos sem necessidade de cortes ou emendas dentro da parede. Segundo, ele protege a instalação de impactos externos, da mesma forma que um conduíte tradicional protegeria. Quando todas as instalações estão posicionadas corretamente, os dutos dos furos são preenchidos com concreto pelo topo, fixando a tubulação de forma permanente e selando a parede.

Existe flexibilidade no método de instalação. A NBR 5410 permite tanto o uso de conduíte interno (passa o conduíte pelo duto, e os fios passam dentro do conduíte) quanto a passagem direta dos cabos pelo duto sem conduíte adicional, desde que os cabos sejam apropriados pra esse tipo de instalação. A escolha entre os dois métodos depende do projeto e da preferência do engenheiro elétrico, e ambos atendem à norma.

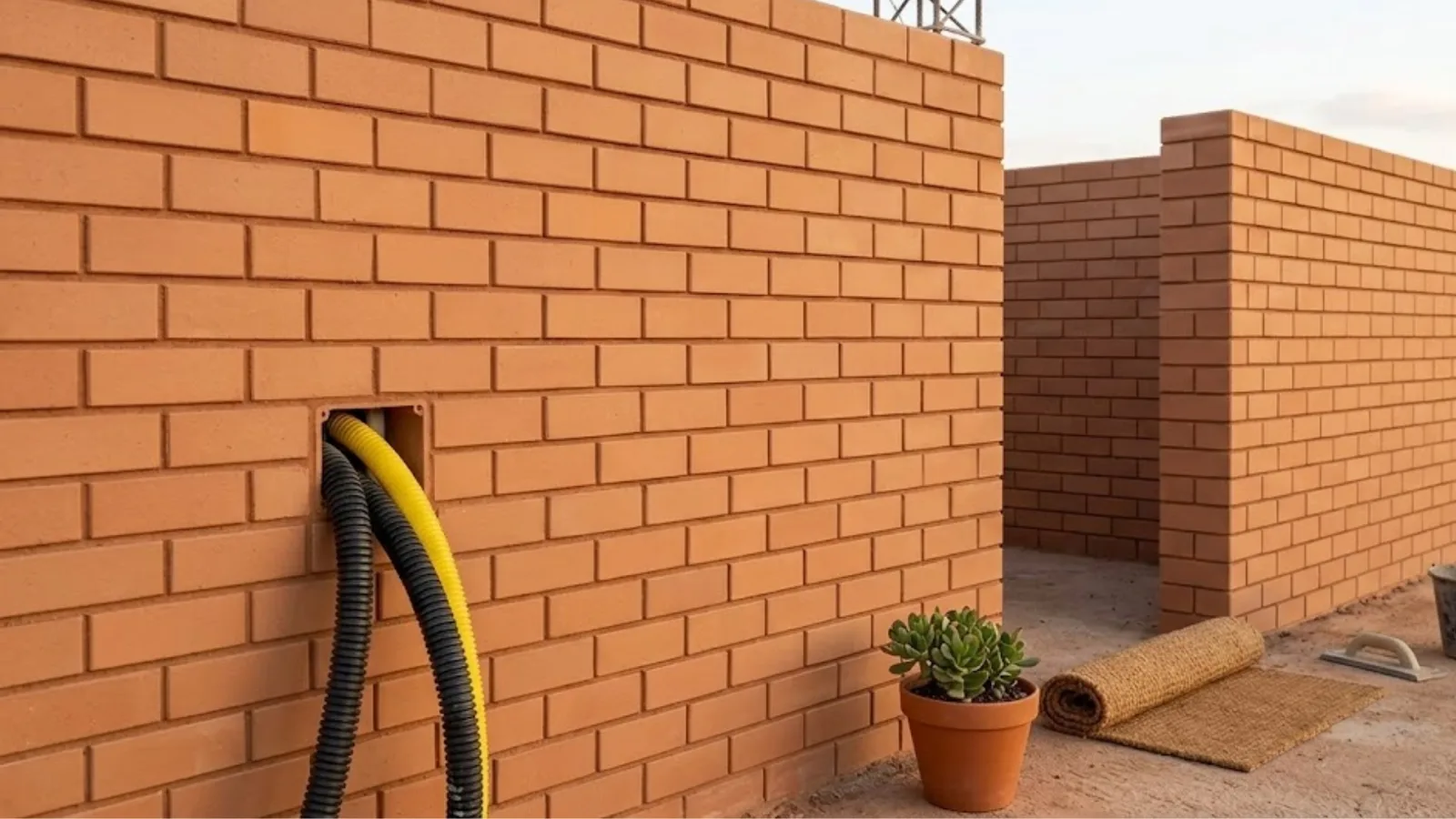

Instalações elétricas: passo a passo no canteiro

Antes de tudo, o projeto elétrico precisa estar pronto e detalhado. O projetista define cada ponto de tomada, interruptor, ponto de luz, quadro de distribuição e ramal de circuitos, conforme a NBR 5410 e a demanda da casa. Os pontos são marcados na planta com indicação de altura e posição na parede. Esse projeto é a base de tudo que vai ser feito na obra. Sem projeto detalhado, a instalação fica improvisada, custa mais e tem maior chance de erro.

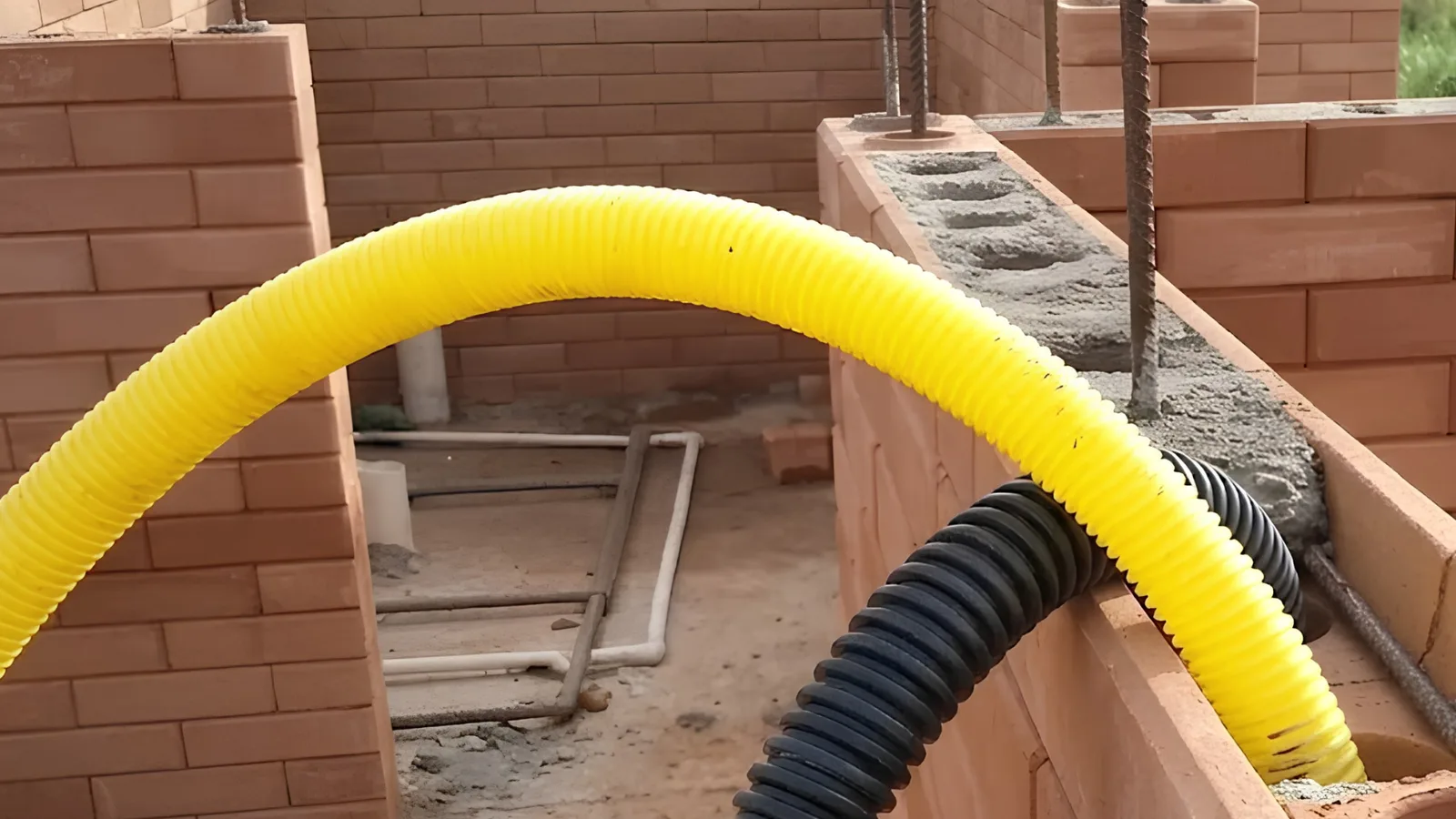

Durante a alvenaria de elevação, conforme a parede sobe fiada por fiada, o eletricista (ou pedreiro com orientação técnica) posiciona os conduítes e as caixas de tomada e interruptor nos pontos demarcados pelo projeto. As caixas de luz são embutidas diretamente nos furos do tijolo, com pequenas aberturas pontuais feitas com furadeira ou serra-copo. Os conduítes verticais que sobem do quadro pelo duto interno do tijolo são posicionados antes do tijolo da fiada superior ser assentado.

Quando a parede atinge a altura prevista pra cinta de respaldo, todos os conduítes verticais já devem estar posicionados e amarrados, com fitas isolantes nos pontos de junção e arames-guia passados pra facilitar a passagem dos fios depois. Os pontos de luz no teto recebem caixas octogonais embutidas na laje ou na estrutura do telhado. Após a cobertura concluída, os fios são puxados pelos arames-guia, conectados nos quadros e nos pontos de uso, e os furos das caixas são preenchidos com argamassa fina pra acabamento.

NBR 5410: o que a norma exige (e o tijolo ecológico cumpre)

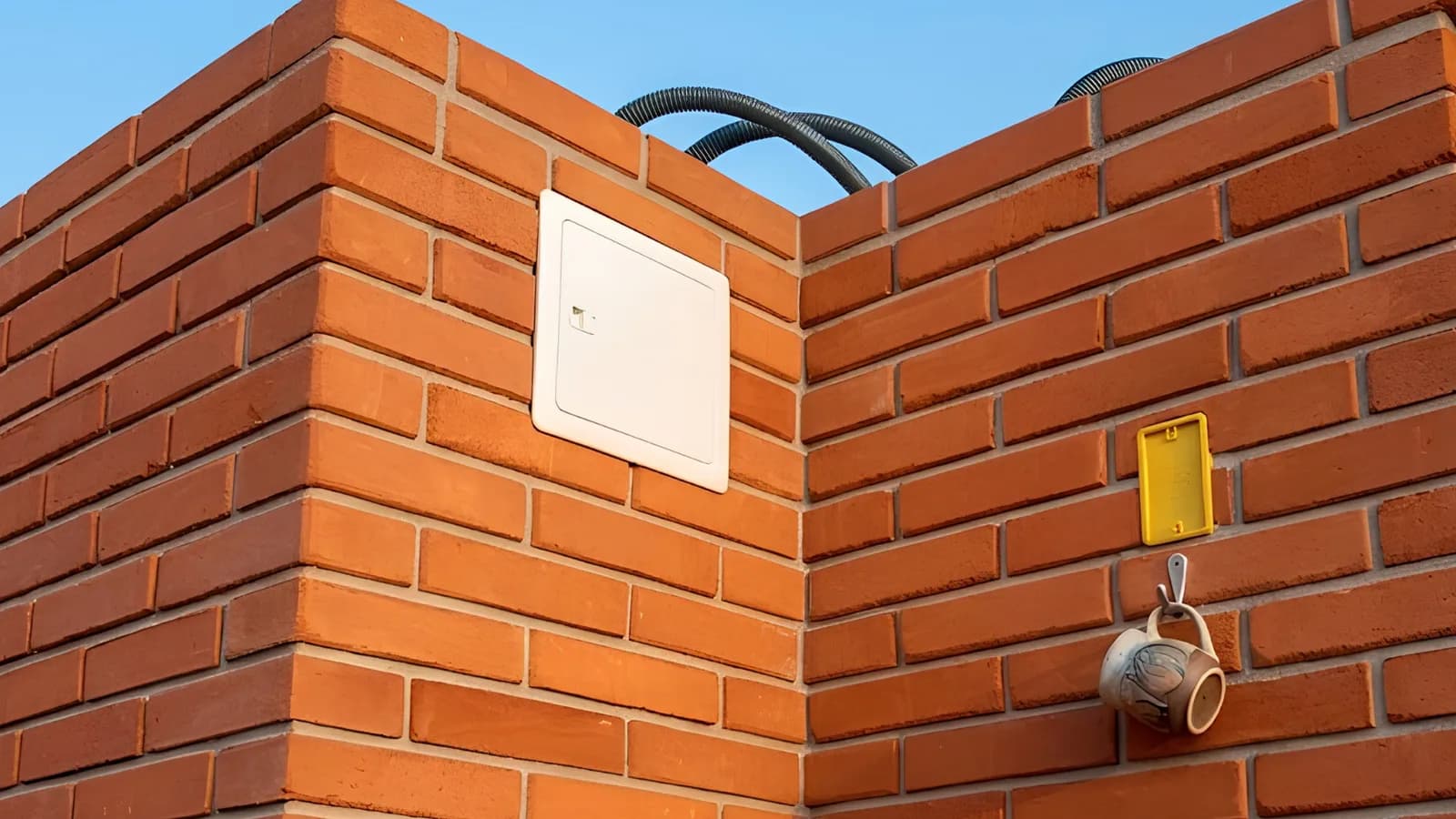

A NBR 5410 (Instalações Elétricas de Baixa Tensão) é a norma oficial da ABNT que rege qualquer obra residencial no Brasil, independentemente do sistema construtivo. Ela define exigências técnicas pra dimensionamento de circuitos, bitola de cabos, tipo de proteção, aterramento, distância entre tomadas, altura de interruptores e dezenas de outros parâmetros. Toda obra com financiamento bancário e aprovação de prefeitura passa por verificação de conformidade com essa norma.

Pra instalações em tijolo ecológico, os pontos críticos da NBR 5410 são: a tabela 33 da norma define os métodos de instalação de cabos (linhas elétricas) admitidos, e o método 'cabos em conduítes' e o método 'cabos diretamente embutidos em alvenaria' estão ambos previstos. Em qualquer dos métodos, o sistema construtivo do tijolo ecológico atende aos requisitos sem necessidade de adaptação especial.

Outro ponto que a norma exige é o sistema de aterramento (TT, TN-S ou outros, conforme a regulamentação). O cabo de aterramento desce do quadro principal pelo duto interno do tijolo até a haste de cobre cravada no terreno (geralmente próxima à fundação). Esse caminho é direto e protegido, exatamente como em qualquer outra obra. Pra confirmação técnica do projeto e dimensionamento, veja serviços de engenharia e projetos arquitetônicos que a Rocket entrega.

Instalações hidráulicas: água fria, água quente e esgoto

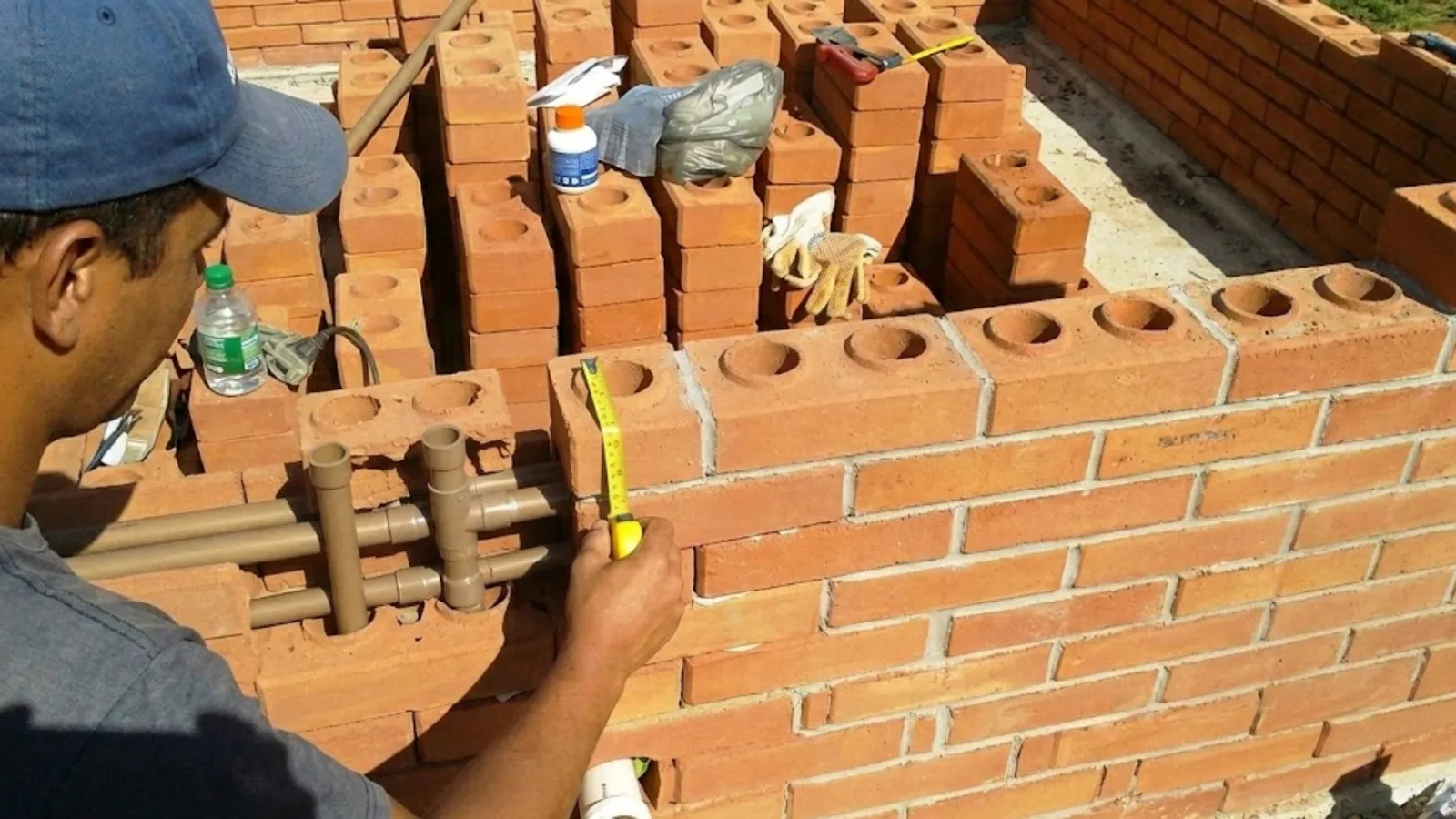

A hidráulica segue a mesma lógica da elétrica: tubos passam pelos furos verticais do tijolo durante a alvenaria, sem rasgos. O projeto hidrossanitário define os ramais de água fria (cozinha, banheiros, área de serviço, lavabo, jardim), os ramais de água quente (chuveiros, pias da cozinha e banheiros) e o sistema de esgoto sanitário (vasos, ralos, pias, mictórios), com diâmetros e ramificações detalhados.

Os tubos de água fria são tipicamente de PVC marrom soldável (de 25mm a 32mm em ramais residenciais). Eles sobem pelos dutos do tijolo desde a entrada de água da rua, passam pelo barrilete (tubulação principal) e se ramificam pra cada ponto de uso. Os tubos de água quente são de CPVC laranja ou PEX (rosa), com isolamento térmico em ramais longos. A escolha do material é definida pelo projetista hidráulico conforme o projeto e o tipo de aquecimento usado (gás, elétrico, solar).

Já o esgoto sanitário usa tubos de PVC branco ou bege (de 40mm a 100mm dependendo do uso). Esses tubos têm diâmetros maiores que os dutos do tijolo, então normalmente correm em shafts (caixas técnicas verticais) construídas com paredes duplas, e não pelos furos do tijolo. Os ramais menores (de pia e ralo, 40mm) podem passar pelos furos. O esgoto desce do ramal de cada banheiro até a caixa de inspeção e segue pra rede pública ou fossa, conforme o saneamento da região.

Pontos críticos: registros, válvulas, ralos e ramais

Cada ponto hidráulico crítico precisa ser definido com precisão no projeto e materializado durante a obra. Os registros gerais (na entrada de água da casa e nas entradas de cada banheiro) ficam embutidos na alvenaria com caixa apropriada e tampa de inspeção. Eles permitem fechar a água da casa inteira ou de um banheiro específico em caso de manutenção, sem afetar o resto. A altura padrão é entre 80cm e 1,20m do piso, na parede do banheiro ou área técnica.

Os ralos de banheiro e área de serviço ficam no piso, com sifão integrado, e o ramal sai do ralo pelo piso até alcançar o tubo de queda do esgoto. As válvulas de descarga (em vasos sanitários sem caixa acoplada) ou a tubulação de alimentação da caixa acoplada (mais comum em obras residenciais) chegam ao banheiro pelo duto vertical do tijolo na parede atrás do vaso. Detalhe importante: a saída do vaso sanitário pra rede de esgoto exige tubo de 100mm e curva apropriada, então o vaso tem que ser posicionado considerando esse encanamento.

Pra ar-condicionado split, a tubulação frigorígena (que liga unidade interna e externa) passa por dentro do duto do tijolo do mesmo jeito que a hidráulica. O dreno da condensação também desce pelo duto até o ralo mais próximo. Já a fiação elétrica do ar-condicionado precisa ser dedicada (circuito independente) e dimensionada pra carga do equipamento, conforme o projeto elétrico. Tudo isso é definido no projeto antes de a obra começar.

Como definir os pontos no projeto antes da obra começar

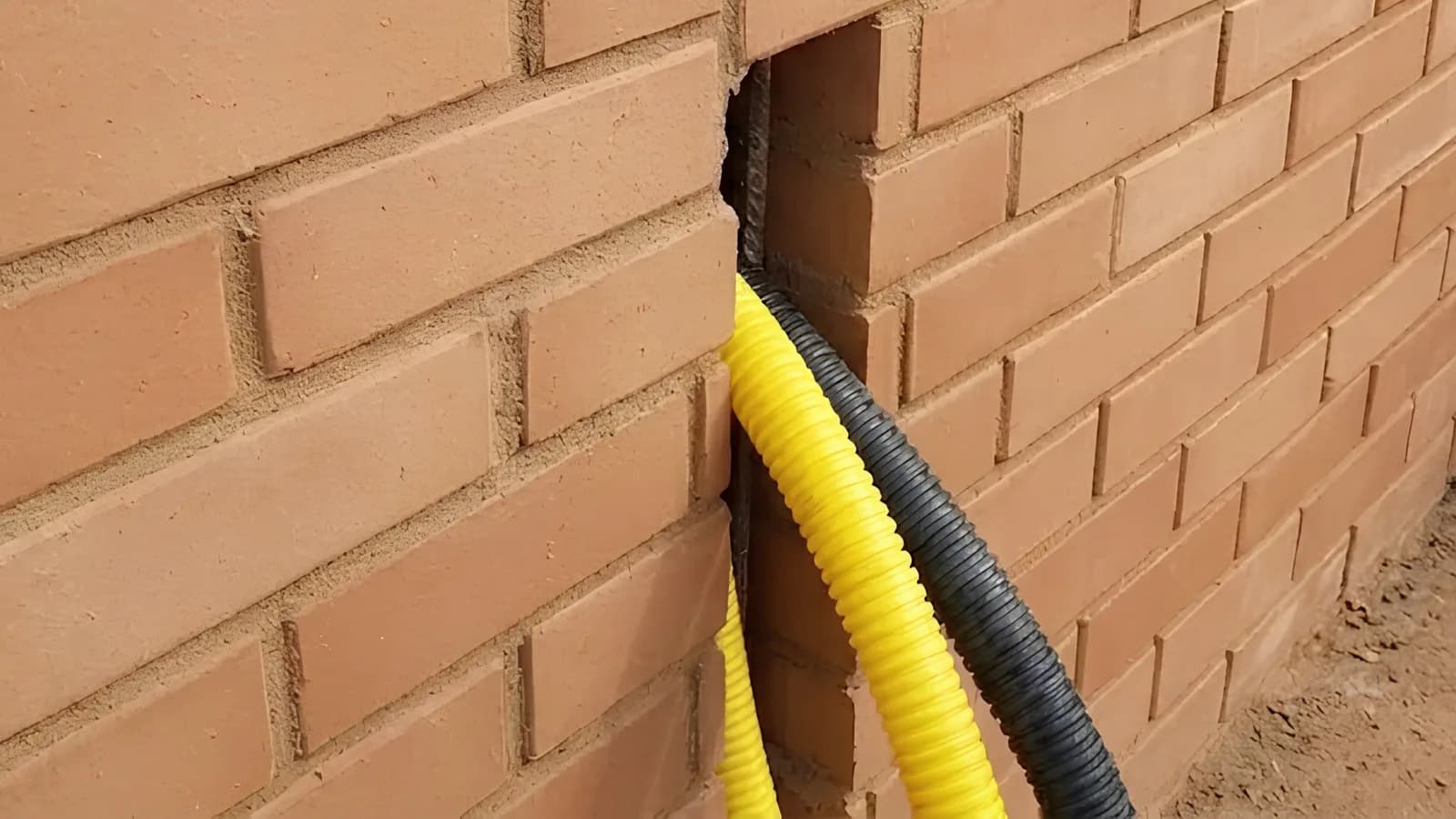

A precisão dos pontos hidráulicos e elétricos depende inteiramente da qualidade do projeto. Numa obra com tijolo ecológico, mudanças depois que a alvenaria sobe são caras e complicadas (precisam concretagem do furo já preenchido, abertura de novo furo etc.). Por isso, o projeto precisa estar 100% definido antes do baldrame ser concretado. Cada tomada, cada interruptor, cada ponto de luz, cada saída de água, cada ralo precisa estar marcado em planta com altura, distância da parede vizinha e referência ao quadro elétrico ou ao barrilete hidráulico.

Pra fazer um bom projeto, o projetista visita a obra (ou recebe o projeto arquitetônico detalhado), entende como cada cômodo será usado e dimensiona pontos pra prever uso real. Por exemplo: na cozinha, considera tomadas pra geladeira, freezer, fogão (se elétrico), micro-ondas, liquidificador, batedeira e outros eletrodomésticos. No banheiro, prevê tomada perto do espelho pra secador e barbeador. No quarto, tomada de cabeceira de cada lado da cama. Detalhes assim economizam adaptações posteriores.

A Rocket Eco Homes oferece o serviço completo, do projeto à execução, com engenharia integrada que pensa o sistema construtivo do tijolo ecológico desde a concepção. Isso elimina o risco mais comum de obras com tijolo ecológico contratadas em pedaços (projeto com um, obra com outro), que é o desencontro entre o que o projeto previu e o que o canteiro consegue executar. Se você está planejando uma obra, calcule o custo da sua obra na nossa calculadora pra ter um ponto de partida.

Concretagem dos furos: a fixação permanente

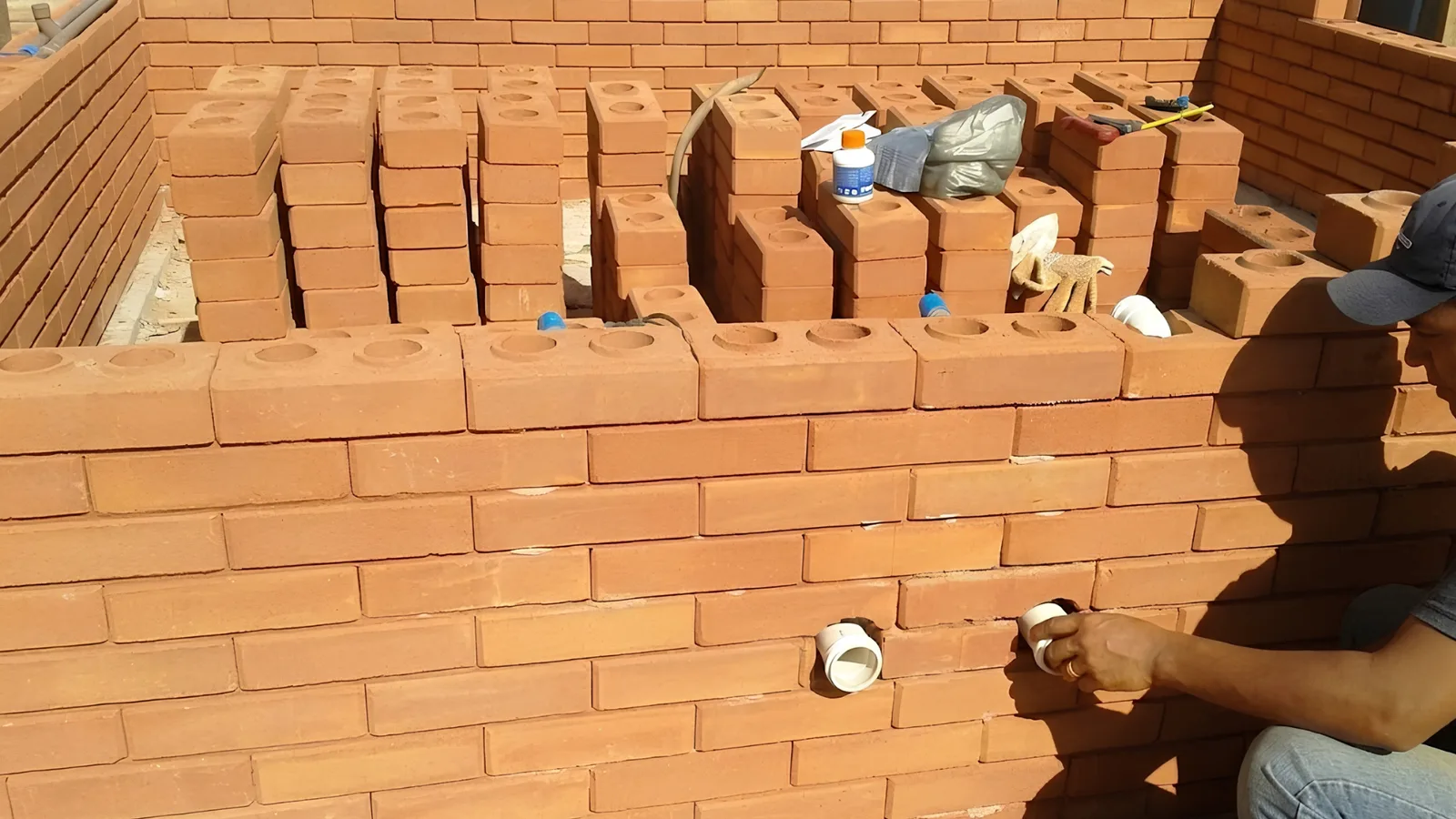

Quando todas as instalações elétricas e hidráulicas estão posicionadas, testadas (a hidráulica precisa ser pressurizada antes da concretagem pra confirmar que não tem vazamento) e amarradas, é hora de preencher os furos com concreto. Essa etapa fixa permanentemente a tubulação dentro da parede e finaliza a integração entre instalações e alvenaria.

O concreto usado é tipicamente um traço magro (1:1:3 — uma parte de cimento, uma de pedrisco e três de areia, conforme a NBR 6118 pra concreto não-estrutural de preenchimento). A consistência precisa ser fluida o suficiente pra preencher o duto inteiro sem deixar vazios, mas não tão líquida que escorra pelos pontos de saída. Uma argamassa muito seca deixa vazios; muito úmida vaza. Pedreiro experiente acerta o ponto pela viscosidade visível.

A concretagem é feita por gravidade, despejando o concreto pelo topo do duto (do alto do andar) com funil ou bisnaga de pressão. Em paredes muito altas, faz-se em duas etapas: até a metade da altura primeiro, espera secar (24 a 48 horas), depois preenche o restante. Isso evita que a coluna de concreto pesada demais cause separação entre as fiadas durante a cura. Após a concretagem completa, a parede está pronta pra etapa de acabamento.

Tempo de execução: 1 a 2 semanas vs 4 a 6 semanas

A grande vantagem prática das instalações em tijolo ecológico é o tempo de obra. Numa casa de 100m² convencional, a etapa de instalações elétricas e hidráulicas leva tipicamente de 4 a 6 semanas: levantar a alvenaria, abrir rasgos com marreta e talhadeira, passar conduítes e tubos pelos rasgos, fechar os rasgos com argamassa, refazer chapisco e reboco e só depois pintar. São etapas sequenciais que se acumulam.

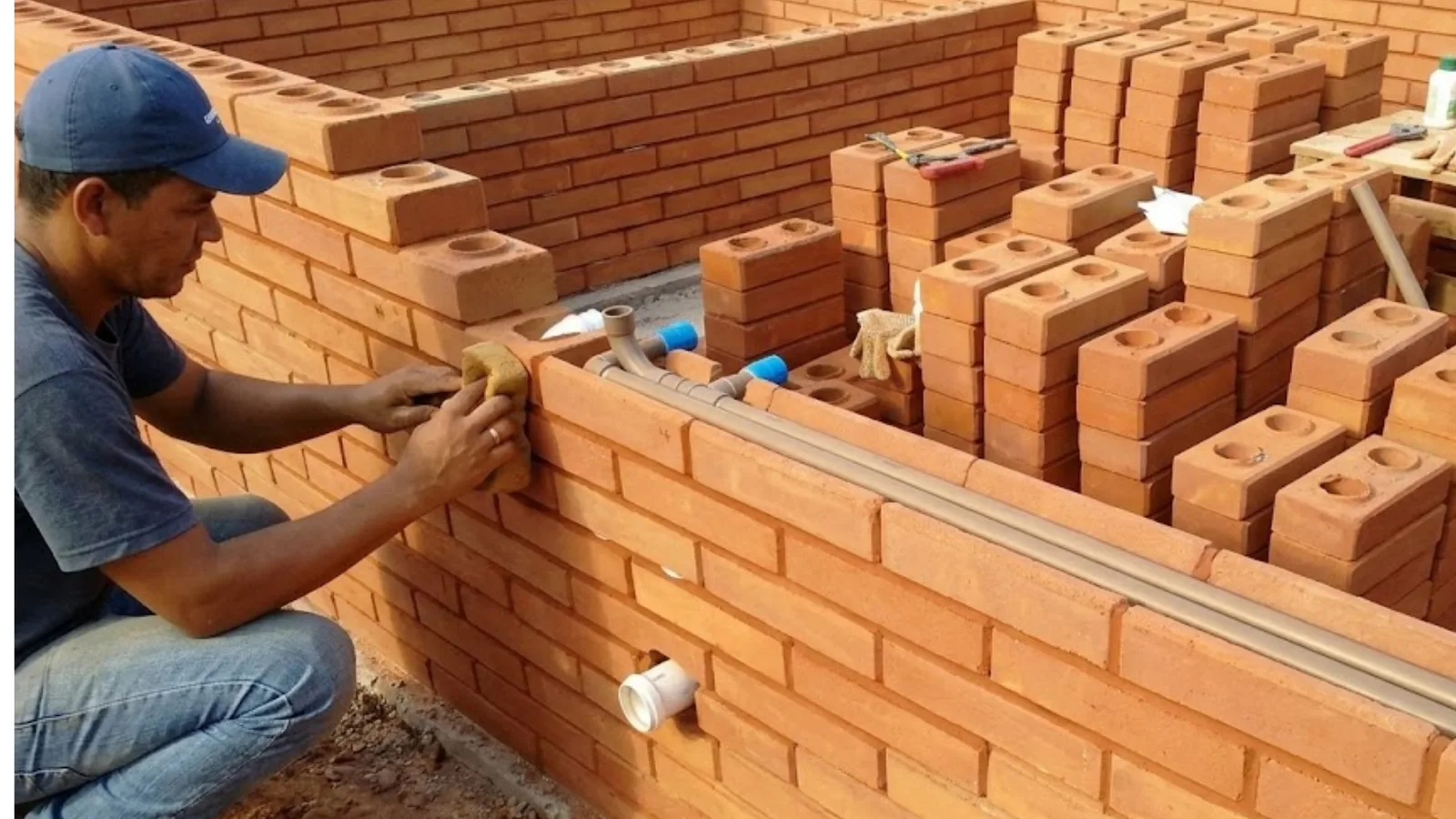

Numa casa de 100m² com tijolo ecológico bem executada, a mesma etapa de instalações leva de 1 a 2 semanas. As instalações são embutidas durante a alvenaria, em paralelo, sem etapas adicionais depois. A concretagem dos furos finaliza tudo num único momento, e a parede vai direto pra acabamento (verniz, se aparente; massa corrida fina e tinta, se revestida). O ganho de 3 a 4 semanas no cronograma é real e mensurável.

Esse ganho de tempo só aparece se a equipe entende o sistema. Pedreiro acostumado a obra convencional pode tentar 'forçar' o método antigo (rasgar parede pra passar conduíte) por hábito, perdendo a vantagem. A Rocket oferece treinamento pra equipes parceiras e suporte técnico durante a obra. Veja obras concluídas pela Rocket pra ver exemplos de instalações executadas no método correto, e especificações técnicas do tijolo pra entender as dimensões e a geometria dos furos.
